FOX 50

Mikroprozessor-Prüfgerät zur Prüfung von Materialien mit Wärmeleitfähigkeiten von 0,1 W/mK bis 10 W/mK

Broschüre anzeigen Kontakt

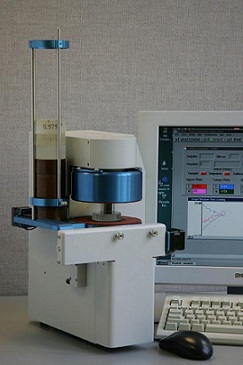

Das Wärmestrommessgerät FOX 50 ist ein exaktes, benutzerfreundliches Messgerät zur Bestimmung der Wärmeleitfähigkeit und liefert bei geringem Platzbedarf schnell Ergebnisse. Das Gerät besitzt die gleichen Leistungseigenschaften und proprietären Technologien wie die größeren FOX-Systeme, beispielsweise die Dünnfilm-Wärmestromwandler, die digitalen Messungen der Dicke, die responsive Temperaturregelung sowie eine integrierte Kontakt-Widerstandskorrektur.

Das FOX 50 eignet sich für einen großen Temperaturbereich und ist die ideale Wahl für Messungen an Materialien mit mittlerer Wärmeleitfähigkeit, beispielsweise Kunststoffen, Keramiken, Gläsern, Verbundmaterialien, Beton usw.

Eigenschaften des FOX 50

  • Kompakter Aufbau, kostengünstiges System zur Messung der Wärmeleitfähigkeit
  • Haltleiterheizung/-kühlung zur exakten Temperaturregelung
  • Exakte digitale Messungen der Probendicke durch optischen Wegaufnehmer
  • Repräsentativste Wärmestrommessung der Proben durch proprietäre Dünnfilm-Wärmestromwandler
  • Optionale Flüssigkeitszelle zur Prüfung von Flüssigkeiten
  • Erweiterte Versuchsfunktionen einschließlich Wärmekapazitätsversuchen mit der leistungsfähigen WinTherm-50-Software
  • Optionale Software für spezifische Wärmemessungen an Flüssigkeiten und Feststoffen
  • Korrektur des Grenzschichtwiderstands (Zwei-Dicken-Verfahren)
  • Pyrex-Referenzstandards zur Kalibrierung und Verifizierung, Ergebnisse sind auch ohne Neukalibrierung jahrelang genau
  • Entspricht den Anforderungen nach ASTM C518 und ISO 8301
Probendurchmesser 51 mm (2″)
Temperaturbereich -10 °C – 110 °C (FOX 50)
0 °C – 190 °C (FOX 50 VHS)
Temperaturauflösung ± 0,01 °C
Wärmeleitfähigkeitsbereich 0,1 bis 10 W/(m·K)
(0,633 bis 60,3 BTU·in/(h·ft²·°F))
Wärmewiderstandsbereich 0,003 bis 0,05 m²·K/W
Genauigkeit (Standard)[1] ± 3 %
Genauigkeit (VHS)[1] ± 4 %
Reproduzierbarkeit ± 2 %
Fläche der Wärmestromsensoren 25 x 25 mm (1 sq. in.)
Geräteabmessungen 250 mm Breite, 170 mm Tiefe, 360 mm Höhe
Gerätegewicht 11 kg
Stromversorgung 115 V oder 220 V, 50/60 Hz

10‑mm‑Durchmesser‑Messaufnehmer

Der optionale Messaufnehmer mit 10 mm Durchmesser reduziert die aktive Messfläche auf einen Durchmesser von 10 mm und ermöglicht damit die Prüfung von Proben mit kleinerem als dem üblichen Durchmesser. Die Option des 10‑mm‑Durchmesser‑Messaufnehmers ist für die Modelle FOX 50 110 °C und FOX 50 190 °C verfügbar.

Beschreibung

Das Wärmestrommessgerät FOX 50 ist ein exaktes, benutzerfreundliches Messgerät zur Bestimmung der Wärmeleitfähigkeit und liefert bei geringem Platzbedarf schnell Ergebnisse. Das Gerät besitzt die gleichen Leistungseigenschaften und proprietären Technologien wie die größeren FOX-Systeme, beispielsweise die Dünnfilm-Wärmestromwandler, die digitalen Messungen der Dicke, die responsive Temperaturregelung sowie eine integrierte Kontakt-Widerstandskorrektur.

Das FOX 50 eignet sich für einen großen Temperaturbereich und ist die ideale Wahl für Messungen an Materialien mit mittlerer Wärmeleitfähigkeit, beispielsweise Kunststoffen, Keramiken, Gläsern, Verbundmaterialien, Beton usw.

Funktionen

Eigenschaften des FOX 50

  • Kompakter Aufbau, kostengünstiges System zur Messung der Wärmeleitfähigkeit
  • Haltleiterheizung/-kühlung zur exakten Temperaturregelung
  • Exakte digitale Messungen der Probendicke durch optischen Wegaufnehmer
  • Repräsentativste Wärmestrommessung der Proben durch proprietäre Dünnfilm-Wärmestromwandler
  • Optionale Flüssigkeitszelle zur Prüfung von Flüssigkeiten
  • Erweiterte Versuchsfunktionen einschließlich Wärmekapazitätsversuchen mit der leistungsfähigen WinTherm-50-Software
  • Optionale Software für spezifische Wärmemessungen an Flüssigkeiten und Feststoffen
  • Korrektur des Grenzschichtwiderstands (Zwei-Dicken-Verfahren)
  • Pyrex-Referenzstandards zur Kalibrierung und Verifizierung, Ergebnisse sind auch ohne Neukalibrierung jahrelang genau
  • Entspricht den Anforderungen nach ASTM C518 und ISO 8301
Technische Daten
Probendurchmesser 51 mm (2″)
Temperaturbereich -10 °C – 110 °C (FOX 50)
0 °C – 190 °C (FOX 50 VHS)
Temperaturauflösung ± 0,01 °C
Wärmeleitfähigkeitsbereich 0,1 bis 10 W/(m·K)
(0,633 bis 60,3 BTU·in/(h·ft²·°F))
Wärmewiderstandsbereich 0,003 bis 0,05 m²·K/W
Genauigkeit (Standard)[1] ± 3 %
Genauigkeit (VHS)[1] ± 4 %
Reproduzierbarkeit ± 2 %
Fläche der Wärmestromsensoren 25 x 25 mm (1 sq. in.)
Geräteabmessungen 250 mm Breite, 170 mm Tiefe, 360 mm Höhe
Gerätegewicht 11 kg
Stromversorgung 115 V oder 220 V, 50/60 Hz
Konfigurationen

10‑mm‑Durchmesser‑Messaufnehmer

Der optionale Messaufnehmer mit 10 mm Durchmesser reduziert die aktive Messfläche auf einen Durchmesser von 10 mm und ermöglicht damit die Prüfung von Proben mit kleinerem als dem üblichen Durchmesser. Die Option des 10‑mm‑Durchmesser‑Messaufnehmers ist für die Modelle FOX 50 110 °C und FOX 50 190 °C verfügbar.
