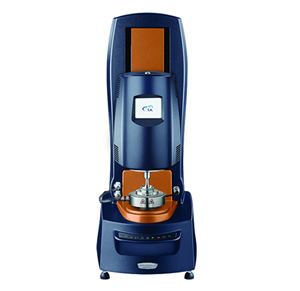

Discovery HR 30

Empfindlichkeit

Messen Sie geringste Spannungen und kleinste Probenvolumina dank revolutionärer Drehmomentsensitivität
Die konkurrenzlos niedrige Drehmoment-Sensitivität ermöglicht es Ihnen, niedrigere Viskositäten und schwächere intermolekulare Strukturen zu messen und dabei geringere Probenvolumina zu verwenden.

Alle Discovery Hybrid Rheometer sind mit dem patentierten axialen Magnetlager von TA ausgestattet, das die Lagerreibung des Rheometers im Vergleich zu herkömmlichen Konstruktionen um 70% reduziert. Durch die Vermeidung der Beiträge von turbulenten Luftströmungen aus dem Messsystem auf die Messung können geringere Drehmomente zuverlässig und genau gemessen werden.

Die unvergleichliche Empfindlichkeit des axialen Magnetlagers ist mit dem NEUEN, verbesserten  Fortschrittlichen Glockenläufermotor gekoppelt. Die verbesserte Drehmomentgenauigkeit erhöht die Genauigkeit jeder Messung, insbesondere bei niedrigen Drehmomenten.

Dynamische Messungen

Akkurate G’ und G”- Messungen
Speicher- und Verlustmodul, G‘ und G“, sind zwei der aufschlussreichsten Größen, die ein Rheometer liefern kann.

Der exklusive optische Doppelencoder des Discovery Hybrid Rheometers verbessert die Phasenwinkelpräzision um 70% im Vergleich zu konventionellen Einzelencodern. Dies führt zu einer genaueren Messung von G‘, G“ und tan δ. Dieser Vorteil zeigt sich am deutlichsten unter anspruchsvollen experimentellen Bedingungen wie geringen Spannungen, kleinen Deformationen oder schwierigen Proben, die nur geringe Dämpfungs- oder Elastizitätswerte aufweisen. Der optische Doppelencoder bietet auch eine 5x verbesserte Auflösung der Auslenkung, was genauere Messungen bei geringeren Deformationen ermöglicht.

Der Fortschrittliche Glockenläufermotor ist für die Genauigkeit bei dynamischen Messungen optimiert. Die Konstruktion mit geringer Masse und niedrigem Radius reduziert die Systemträgheit um bis zu 80% im Vergleich zu Gleichstrommotoren und minimiert so die nötigen Korrekturen der Oszillationsdaten, insbesondere bei höheren Messfrequenzen. Das Ergebnis ist eine breitere Bandbreite an zugänglichen Messfrequenzen, Materialtypen und experimentellen Prozeduren.

Deformations- und Spannungsregelung

Die Messung, die Sie wollen: Exakte Deformations- und Spannungsregelung
Das Discovery Hybrid Rheometer bietet Ihnen die Möglichkeit, das Experiment durchzuführen, das Sie wollen, sei es spannungsgesteuert, deformationsgesteuert oder beides. Modernste Elektronik und der reaktionsschnelle Fortschrittliche Glockenläufermotor sorgen für schnellste Einschwingzeiten und genaue Kontrolle bei jeder Art von Verformung. Die optionale direkte Deformationskontrolle bietet eine Deformationsregelung in Echtzeit an jedem Punkt der Oszillationsmessung.

Die reaktionsschnelle Deformationsregelung gewährleistet eine schnelle Datenerfassung, so dass Sie Materialien, die sich in thermischen, chemischen oder strukturellen Übergängen befinden, charakterisieren können. Eine hochpräzise Oszillationskontrolle (Spannung oder Deformation) gewährleistet auch die höchste Datenqualität, insbesondere bei der Auswertung von Materialien, die bei sehr großen Amplituden ein nichtlineares Verhalten zeigen.

Zuverlässigkeit

Die Discovery Hybrid Rheometer sind so konzipiert, dass sie auch die weichsten Materialien messen können und sind gleichzeitig robust genug, um auch mit den steifsten Materialien zurechtzukommen.

Ein steifer Aluminiumgussrahmen und ein robuster Linearkugelschlitten  bieten eine um mehr als 60% höhere Axial- und Torsionssteifigkeit als andere Konstruktionen und ermöglichen eine Spaltpositionsauflösung von 0,02 µm.

Zwei hochsteife Radiallager stabilisieren das System gegen seitliche Belastungen durch Proben oder Bediener, während das der optische Doppelencoder die Drift der Wegmessung, die beim Testen sehr steifer Proben über lange Zeiträume auftritt, weiter aufhebt.

Der Fortschrittliche Glockenläufermotor bietet eine stabile Steuerung und Messung auch unter extremen Bedingungen. Aktive und passive thermische Systeme steuern die Wärme und regeln die Systemtemperatur, wodurch die Messgenauigkeit unter allen Testbedingungen gewährleistet ist.

Diese Innovationen bieten die genauesten und sensitivsten Messungen, selbst unter anspruchsvollen experimentellen Bedingungen.

Fortschrittliche Technologie

True Position Sensor
Das DHR verfügt über den patentierten True Position Sensor (TPS) für echte Spaltgenauigkeit. Der TPS ist ein hochauflösender linearer Positionssensor, der die Auswirkungen der thermischen Ausdehnung in Echtzeit misst und ausgleicht. Der TPS vermeidet Fehler in Zusammenhang mit thermischer Ausdehnung, ohne dass spezielle Eisenkerngeometrien und hoch-träge Temperiersysteme erforderlich sind. Der TPS ist mit allen Smart Swap™ Geometrien und Smart Swap™ Temperiersystemen kompatibel.
(US Pat #10,161,843)

Normalkraft-Nullabgleichssensor (FRT)
Der Normalkraft-Nullabgleichssensor ist die führende Technologie für Normalkraftmessungen. Diese aktive, nicht nachgiebige Vorrichtung misst präzise Normal- und Axialkräfte ohne Auslenkung. Kapazitive oder Dehnungsmessstreifen-Sensoren beruhen auf der physikalischen Bewegung des Sensors, um eine Kraft zu erfassen, was zu Messfehlern führt. Der FRT bietet die genaueste Normalkraftmessung durch Ansteuerung des Linearmotors, so dass die Auslenkung zu jedem Zeitpunkt und unter allen Bedingungen null ist. Der FRT arbeitet auch in Verbindung mit dem Magnetdrucklager, um die axiale DMA-Fähigkeit zu ermöglichen.

Handhabung von Proben

Das NEUE Discovery Hybrid Rheometer ist Ihr starker Partner im Labor, der die Zeit von der Fragestellung bis zur Erkenntnis verkürzt.

Einfaches und sicheres Laden von Proben

Das Discovery Hybrid Rheometer wurde von Rheometeranwendern entwickelt, um das Laden der Probe schneller und einfacher zu machen und die Messgenauigkeit für jeden Bediener zu verbessern.

Beschleunigen Sie Routine-Interaktionen mit einem Spaltpositionierungssystem, das  3× schneller ist als andere Rheometer und dabei eine Spaltauflösung von 0,02 µm bietet. Mit einem Tastenfeld aus Druckknöpfen werden die häufigsten Handlungsschritte dort ausgeführt, wo sie am häufigsten benötigt werden, einschließlich durchdachter Funktionen wie automatisches Anfahren von Trimm- oder Messposition und Lagerverriegelung.

Noch mehr Leistung bietet der brandneue One-Touch-Away™ Touchscreen, der die Benutzerfreundlichkeit erheblich verbessert, indem er die wichtigsten Funktionen des Gerätes auf Knopfdruck zur Verfügung stellt.

Jeder Anwender wird die brandneue integrierte 360° Probenbeleuchtung zu schätzen wissen, die die Sichtbarkeit der Probe in jeder Laborumgebung verbessert. Das Ergebnis ist ein einfacheres, wiederholbares Laden und Trimmen von Proben, was zu einer verbesserten Datengenauigkeit und Präzision führt.

One-Touch-Away™

Revolutionäre Rheometerleistung auf Tastendruck

Das neue Discovery Hybrid Rheometer verfügt über den brandneuen, intuitiven One-Touch-Away™ Touchscreen, der die Benutzerfreundlichkeit erheblich verbessert, indem er die wichtigsten Funktionen der Instrumente auf Knopfdruck zur Verfügung stellt.

• Einfach ablesbar und bedienbar dank des ergonomischen Designs
• Zahlreiche Funktionen, die die Bedienung vereinfachen und die Anwenderfreundlichkeit erhöhen

Der Touchscreen im App-Stil umfasst folgende Funktionen:

• Experimente starten/stoppen
• Temperatur einstellen
• Spalt einstellen
• Kontrollierte Rotation für das Laden von Proben
• Details zu Verfahren und Proben
• Signale in Echtzeit
• Test- und Gerätestatus auf einen Blick
• Benutzer-Eingabeaufforderungen

Der Touchscreen im App-Stil, die leistungsstarke neue TRIOS-Software und schnelle, robuste Kalibrierverfahren sind die perfekte Kombination, um die Arbeitsabläufe und die Produktivität im Labor drastisch zu verbessern.

Dynamisch-mechanische Analyse

Gestützt auf mehr als vier Jahrzehnte Erfahrung von TA Instruments im Bereich der Rotationsrheologie und der linearen DMA-Messungen bietet der DMA-Modus des Discovery Hybrid Rheometers eine neue Dimension für die Prüfung von festen und gelartigen Materialien. Das DHR kann zusätzlich zu den sensitivsten und genauesten Rotationsmessungen auch genaue Daten der linearen Dynamisch-Mechanischen-Analyse (DMA) liefern. Kontrollierte axiale Oszillationen erlauben die direkte Messung von E‘, E“ und tan δ in Zug, Biegung und Kompression, eine perfekte Ergänzung zu Schermessungen, einschließlich der Messung von Festkörpern in Torsion. Der neue DMA-Modus ist ideal zur Identifizierung der Übergangstemperaturen eines Materials und liefert zuverlässige Messungen über den gesamten Temperaturbereich des Instruments.

Die axiale DMA-Fähigkeit wird durch den aktiven Normalkraft-Nullabgleichssensor (FRT) des DHR und das patentierte Magnetiager ermöglicht, die eine amplitudengesteuerte oszillierende Verformung in axialer Richtung möglich machen. Die Installation von externen Komponenten ist nicht erforderlich, so dass man immer schnell und einfach an genaue Daten kommt! Andere Systeme, die Luftlager und passive Normalkraftmessungen verwenden, sind von Natur aus ohne kostspielige Modifikationen zu solchen Messungen nicht in der Lage.

DMA-Modus (optional)

Smart Swap™ Geometrien

Das NEUE Geometriesystem Smart Swap™ 2 verfügt über ein völlig neues System zur optischen Informationsspeicherung und -übertragung. Dieses System bietet eine höhere Speicherkapazität und Langlebigkeit als chipbasierte Systeme. Wenn die Geometrie eingesetzt wird, werden die vollständigen Geometrieinformationen, einschließlich eindeutiger Bemaßungen, automatisch erkannt und die Software entsprechend konfiguriert.

Smart Swap™ Temperatursysteme und Zubehör

Nur TA Instruments bietet die Bequemlichkeit und Vielseitigkeit von Smart Swap™ Temperaturregelungsoptionen und Zubehören. Smart Swap™ wird auf der einzigartigen Magnethalterung des Geräts befestigt, was eine schnelle und einfache Installation ermöglicht. Nach dem Anschließen erkennt und konfiguriert das Gerät das System automatisch für den Betrieb.

JSON-Export: Die Zukunft des Datenmanagements

• Nahtlose Integration: Konvertieren Sie Ihre TRIOS-Daten in das offene Standardformat JSON, sodass sie sich problemlos in Programmiertools, Data-Science-Workflows und Laborsysteme (z. B. LIMS) integrieren lassen. JSON ist verfügbar:
  • Automatisch bei jedem Speichern (in den Optionen aktiviert)
  • Über manuelle Exportdialoge
  • Als Teil der Funktion „An LIMS senden“
  • Über den Dialog „Stapelverarbeitung“ oder über die Befehlszeile
  • In TRIOS AutoPilot
• Datenkonsistenz: Unser öffentlich verfügbares TRIOS JSON-Schema gewährleistet eine konsistente Datenstruktur, sodass Sie Code einmal schreiben und ihn universell auf alle Ihre Datendateien anwenden können.
• Python-Bibliothek: Verwenden Sie unsere Open-Source-Python-Bibliothek TA Data Kit, um Ihre Datenaufnahme zu vereinfachen, oder lernen Sie mit unseren Codebeispielen, wie Sie die Leistungsfähigkeit unserer Daten nutzen können.

Weitere Informationen erhalten Sie hier

Benutzererfahrung

TRIOS Software bietet für jeden Anwender das richtige Erlebnis

TRIOS für das Discovery Hybrid Rheometer verfügt über zwei leistungsfähige Benutzeroberflächen, die dem Anwender die notwendigen Optionen zur Erfassung der gewünschten Daten liefern.

TRIOS Express hilft den Anwendern, die gängigsten Messungen schnell und einfach zu gestalten. Einfache Testvorlagen und sinnvolle Voreinstellungen rationalisieren den Prozess der Versuchsplanung und -durchführung.

TRIOS Unlimited bietet Ihnen die volle Kontrolle. Eine Reihe detaillierter experimenteller Einstellungen und Datenerfassungsoptionen stellt sicher, dass Sie in der Lage sind, das von Ihnen geplante Experiment zu planen und die benötigten Daten zu sammeln.

Vollständiger Datensatz

Das fortgeschrittene Datenerfassungssystem speichert automatisch alle relevanten Signale, aktiven Kalibrierungen und Systemeinstellungen. Die Wellenformen für jeden Datenpunkt können als Lissajous-Plots angezeigt werden und bieten eine visuelle Darstellung der Spannungs-Dehnungs-Beziehung. Dieser umfassende Informationssatz ist von unschätzbarem Wert für die Entwicklung von Methoden, den Einsatz von Verfahren und die Datenvalidierung.

Datenanalyse

Umfassende Datenanalyse-Fähigkeiten
Für die Echtzeit-Datenanalyse, auch während der Experimente, steht ein kompletter Satz wichtiger Funktionen zur Verfügung. Gewinnen Sie durch eine Reihe leistungsstarker und vielseitiger Funktionen, die nahtlos in TRIOS integriert sind, nützliche Einblicke in Ihr Materialverhalten.

Alle Standardanalysen

• Onset- und Endset Analyse
• Signalminimum und -maximum
• Signaländerung
• Modulkreuzungspunkt
• Kurvenwerte an bestimmten X- oder Y-Punkten
• 1. und 2. Ableitungen
• Fläche unter der Kurve
• Peakhöhe
• Peakintegration und fortlaufendes Integral
• Mathematische Anpassung: Gerade, Polynom oder Exponentiell
• Statistische Funktionen

Erweiterte Analysefähigkeiten

• Mehr als 10 Fließmodelle einschließlich automatischer Modellauswahl auf der Grundlage der besten Anpassung an experimentelle Daten
• Zeit-Temperatur-Superpositionsanalyse (TTS) mit automatischer Kurvenverschiebung und Masterkurven-Generierung
• Berechnung der Aktivierungsenergie
• Berechnung der WLF-Koeffizienten
• Umrechnung zwischen Temperaturrampen und Frequenztests
• Cole-Cole-, Van Gurp-Palmen- und Lissajous-Diagramme
• Integrierte Modelle für: diskrete und kontinuierliche Relaxations- oder Retardationsspektren, Oldroyd- und Spriggs-Modelle
• Creep ringing Analyse nach den Modellen von Kelvin, Maxwell, oder Jeffreys
• Viskoelastische Transformationen zur Umwandlung zwischen Oszillation, Spannungsrelaxation, Spannungswachstum, Kriechen, Relaxationsspektren, Retardationsspektren und Gedächtnisfunktionen.
• Erweiterte kundenspezifische Analyse mit benutzerdefinierten Variablen und Modellen
• Cox-Merz: η*(ω)→η()
• Korrektur der Fluid-Trägheit
• Rabinowicz-Korrektur
• Direkte Kriech-Oszillation-Umwandlung
• Diskrete Fourier-Transformation (DFT)
• Fenster-Korrelation

AutoPilot

Erleben Sie ein neues Paradebeispiel für Software-Funktionalität und setzen Sie das volle Potenzial Ihres Discovery Hybrid Rheometers mit AutoPilot frei, einer Premium-Funktion, die eine vollständige Automatisierung der leistungsstarken TRIOS Software ermöglicht.

Mit AutoPilot können Anwender schnell und einfach automatisierte Routinen erstellen: von Testmethoden über Datenanalyse bis hin zur Berichterstellung. Diese Routinen ermöglichen es den Laboratorien, die Abläufe und die Entscheidungsfindung in lokalen oder globalen Unternehmen zu rationalisieren und zu standardisieren. Von der Qualitätskontrolle bis hin zu Forschung und Entwicklung profitieren Laborumgebungen aller Art von einer erhöhten Produktivität, einer verbesserten Datenpräzision und einer geringeren Einarbeitungszeit.

Siehe AutoPilot für Discovery HR
