真の慣性ゼロレオロジーで、最速のUV硬化プロセスを測定します。

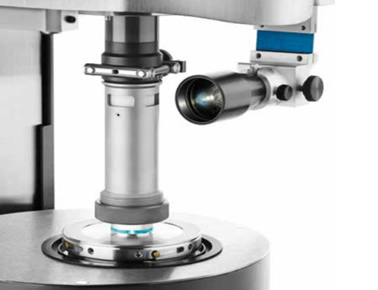

UV硬化性材料は、紫外線またはその他の放射線源を用いて硬化を開始し、加熱を行わずに永久的な結合を形成できます。この挙動は、UV硬化アクセサリを用いて ARES‑G2 および ARES‑G3 レオメーター上で評価できます。本アクセサリはライトガイドと反射ミラーアセンブリを使用し、高圧水銀光源のUV照射をサンプルへ導き、硬化反応中の貯蔵弾性率および損失弾性率を測定します。アクセサリには、取り外し可能な直径20 mmプレートを備えた上下ジオメトリ、コリメーター、5 mm ウェーブガイド、取り外し式ラジオメータ／ドージメータが含まれます。320〜500 nm の波長範囲をもつUV光源と接続可能です。APS（アドバンスドペルチェシステム）を用いることで、150℃までの温度制御が可能です。硬化後にプレートから取り外せない硬質UVコーティング用に、ディスポーザブルプレートも利用できます。
特長と利点
- 主波長365 nmを中心とした広帯域水銀光源
- プレート上での最大強度：300 mW/cm2
- 平行光およびミラーアセンブリにより、プレート全面で均一な照射を実現
- 150℃までの温度制御に対応するAPSと互換性あり
- 特定波長に調整するためのフィルターをオプションで利用可能
- TRIOSソフトウェアと完全統合され、トリガー時間や照射強度をプログラム制御可能
- オプションのディスポーザブルアクリルプレートを利用可能
アプリケーション

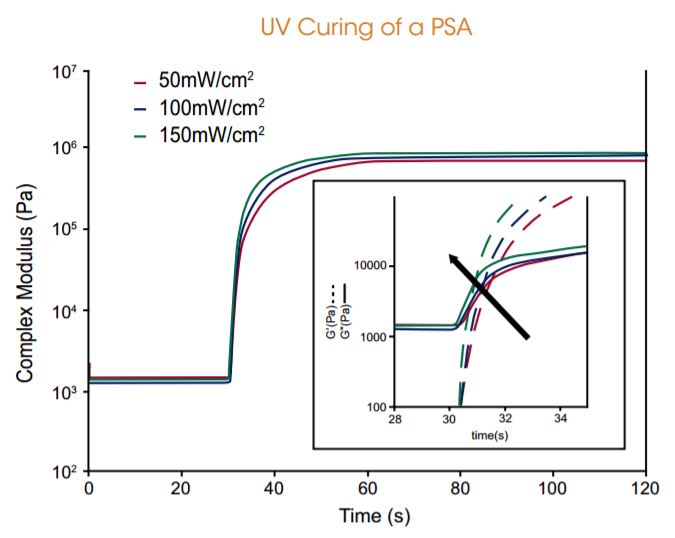

感圧接着剤（PSA）をUV硬化アクセサリで評価しました。PSA は25℃の等温条件下で保持され、照射強度50 mW/cm2〜150 mW/cm2 における硬化プロファイルを測定しました。光照射を開始する前に、サンプルを30秒間測定しました。得られたデータは、照射強度の増加に伴う反応速度の向上を示しており、G′とG″のクロスオーバー時間が短縮しています。温度を制御した場合も同様の結果が得られ、高温ほど反応が速く進行することが確認できます。硬化反応は2秒未満で完了します。ARESレオメーターの高速データ取得（最大50 pts/sec）により、液相から固相への移行を明確に識別できます。照射強度や温度をわずかに変えるだけで、クロスオーバー点は数分の1秒単位で変化します。これらの情報は、高速UV硬化プロセスにおける接着制御パラメータの理解や、材料設計時における開始剤の違いを把握するうえで重要です。
