Multi-Specimen Fatigue

Kapazität von 16 Probekörpern

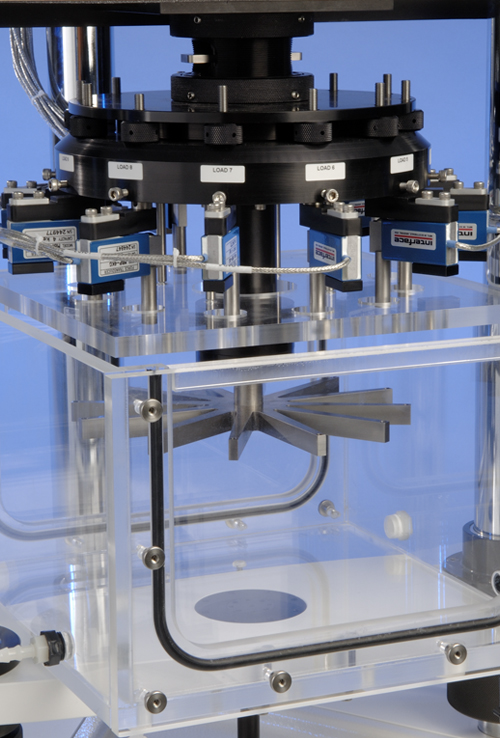

Mehrere Positionen für Probekörper mit bis zu 100 mm Höhe und einem Abstand von 38 mm zwischen den Probekörpern werden von einer unteren Spinne angetrieben, die mit dem oberen Linearmotor verbunden ist. Durch diese Konstruktion wird die Bewegung des oberen Motors effektiv auf jeden Probekörper übertragen. Prüfungen können mit der standardmäßigen Sinuswellenform oder mit von den Benutzern selbst festgelegten Bewegungsprofilen bis 100 Hz durchgeführt werden.

Hochleistungs-Linearmotor

Mit einer besonders hohen dynamischen Kapazität und bewährter Zuverlässigkeit bietet der Linearmotor ElectroForce präzise und kontrollierte Bewegung für alle 16 Probekörper. Seine Zuverlässigkeit durch eine reibungsfreie Konstruktion mit beweglichem Magnet eignet sich perfekt für die Millionen bis Milliarden Testzyklen anspruchsvoller, schneller Ermüdungsprüfprogramme. Diese Zuverlässigkeit wird durch die branchenweit einmalige 10-Jahres-Garantie für den Motor unterstrichen.

Unabhängige Kraftmessungen

Kraftsensoren sind individuell über jedem der 16 Probekörper angeschlossen. Sie werden von WinTest überwacht, einer Software zur Versuchssteuerung und Datenerfassung, die die Zykluszahl bei Versagen für jeden Probekörper aufzeichnet.

Präzise Vorbelastungseinstellung der Probekörper

Jede Probekörperstation verfügt über eine Flügelschraube zur Einstellung der mittleren Position des oberen Probekörperbefestigungspunkts. Mit 20 mm Verfahrweg, präziser Führung und Feingewinden können Benutzer jeden Probekörper genau positionieren, um vor dynamischen Prüfungen bestimmte mittlere Vorbelastungen einzustellen

Werkzeugfreie Klemmen zur Vorbelastung der Probekörper

Mit diesem innovativen Klemmmechanismus können Benutzer jeden Probekörper bei einer eingestellten Vorbelastung präzise festklemmen. So sind keine zusätzlichen Werkzeuge erforderlich und sowohl vertikale als auch laterale Bewegungen während der Befestigung werden minimiert.

Mechanischer Nachlaufanschlag

Dieser Mechanismus verhindert Bewegung außerhalb des gewünschten Bereichs über den gesamten Verfahrweg von 25 mm. Eine ungewollte Überbelastung des Probekörpers wird so vermieden und für höchstmögliche Sicherheit für den Benutzer gesorgt.

Temperaturgeregeltes Flüssigkeitsbad

Das temperaturgeregelte Flüssigkeitsbad ermöglicht die dynamische Prüfung in Flüssigkeitsumgebungen bis 45 °C. Das Bad ist unter den Probekörpern positioniert und ermöglicht den Benutzern das Absenken der befestigten Probekörper in die Flüssigkeit vor Beginn der Prüfung.

Bad mit automatischer Zuführung

Entwickelt, um den Aufwand und die Temperaturschwankungen zu vermeiden, die entstehen, wenn der Benutzer das Bad bei lang andauernden Ermüdungsprüfungen regelmäßig manuell neu befüllen muss. Bei Flüssigkeitsverlust lässt ein Schwimmerventil Flüssigkeit in das rückseitige zusätzliche Bad fließen, die durch die Schwerkraft langsam dem Hauptbad zugeführt wird. So werden Temperaturschwankungen vermieden, die temperaturempfindliche Probekörper negativ beeinflussen könnten.

Zugängliche und sichtbare Probekörper

Jeder der 16 Probekörper ist so positioniert, dass er nicht vom Prüfrahmen verdeckt ist. Dies erleichtert sowohl den Prüfaufbau als auch die optische Überwachung.

Praktische Befestigung der Probekörper

Jede Position verfügt über einen Gewindeanschluss oben und unten für vom Benutzer konstruierte Befestigungsvorrichtungen. Detaillierte Zeichnungen inklusive dieser Befestigungspunkte werden dem Benutzer beim Kauf zur Verfügung gestellt.

Lastrahmen 3300 der Serie III

Die Konfiguration des MSF16 basiert auf dem branchenführenden Gerät und Lastrahmen 3300 der Serie III Benutzer des MSF16 profitieren von vielen praktischen Funktionen wie elektrischen Hebevorrichtungen, werkzeugfreien Halterungen und Systemstatus-Anzeigeleuchten.  Falls erwünscht, kann das Zubehör des MSF 16 abgenommen und die Prüffunktionen für einen einzelnen Probekörper des eigenständigen Geräts ElectroForce 3330 mit 3.000 N und 25 mm genutzt werden.

Zuverlässige Prüfungen

• 10 Jahre Garantie für den ElectroForce®-Motor
• Der ElectroForce-Motor wird von TA ElectroForce nach präzisen Normen entwickelt, konstruiert und gefertigt.
• Der reibungsfreie Aufbau gewährleistet eine optimale Regelung und lange Lebensdauer für verschiedenste Anwendungen zur Bestimmung der Haltbarkeit.

Hochgenaue, responsive Regelung

• Exakte Regelung und hohe Auflösung erlauben eine exaktere Bestimmung der Materialeigenschaften.
• Sehr geringe bewegliche Masse des Motors – dadurch hervorragender Frequenzgang.

Saubere, elektromagnetische Technologie

• ElectroForce®-Standardsysteme können in Reinräumen oder Inkubatoren eingesetzt werden und sind dadurch besonders vielseitig.
• Die effiziente Umwandlung der elektromagnetischen Kraft ist für viele Prüfumgebungen ideal.

Energieeffiziente Technologie

• Geringere Betriebskosten durch effiziente Nutzung der Energie.
• Sofortiger Beginn der Versuche dank laborfreundlicher Geräte und einfacher Installation.
• Keine teure Infrastruktur, keine Kontamination – Sie sparen Anschaffungs- und Betriebskosten.

Benutzerfreundliche, flexible Software

• Versuchskonfiguration und Statusfenster zur Anleitung der Benutzer
• Kundenspezifisch anpassbare Fenster und Ansichten
• Intuitiver und konfigurierbarer Versuchsaufbau
• Überwachung mehrerer Versuche

Direkte Kontrolle Ihrer Daten

• Anpassbare und flexible Datenerfassung
• Kontrolle der Datenerfassung vor und während des Versuchs
• Die Daten werden selbst dann gespeichert, wenn der Versuch unerwartet abbricht.

Echtzeit-Prüfparameterkontrolle

• Anpassung von Wellenformen in Echtzeit
• Der Versuch muss nicht gestoppt werden, wenn wichtige Versuchsparameter neu konfiguriert werden müssen.

Sicherheit und Erfassung des Versuchsverlaufs

• Höhere Sicherheit durch Benutzeranmeldung
• Sicherer Arbeitsplatz mit Audit-Rückverfolgbarkeit
• Schutz der Messdateien durch sicheres Dateisystem

3300 MSF16 mit 40 N Kraftsensoren

3.000 N elektrodynamischer Motor mit einem Verfahrweg von 25 mm und 40 N Kraftsensoren.

Die 40 N Kraftsensoren bieten ein geringeres Kraftmessniveau, tolerieren aber ein geringeres Gewicht der Probekörperaufnahmevorrichtung als die 100 N Konfiguration. Empfohlen für ein Gewicht der Probekörperaufnahmevorrichtung von weniger als 20 g.

3300 MSF16 mit 100 N Kraftsensoren

3.000 N elektrodynamischer Motor mit einem Verfahrweg von 25 mm und 100 N Kraftsensoren.

Die 100 N Kraftsensoren können höhere Kräfte messen und sind für ein höheres Gewicht der Aufnahmevorrichtung als die 40 N Sensorkonfiguration mit leichten Einschränkungen bei der Messung geringer Kräfte ausgelegt. Empfohlen für ein Gewicht der Probekörperaufnahmevorrichtung von weniger als 75 g.
