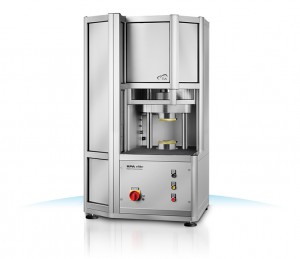

MDR one

可動ダイレオメーター

信頼性の高い、正確な、容易に使用できる、ローターレス加硫計であり、ゴム加硫の日常的、標準的な試験に最適です。

カタログを見る  アクセサリ お問い合わせ

MDRone 可動ダイレオメーター (MDR) は信頼性の高い、正確な、容易に使用できる、ローターレス加硫計であり、ゴム加硫の日常的、標準的な試験に最適です。MDRone は一定のひずみおよび頻度で等温および非等温試験条件におけるガム合成物の加硫プロファイルを測定するように構成されています。MDRone は、関連するすべてのASTM、ISO、DIN規格に適合する密閉式の二重円錐ダイを採用しています。この独自設計には、非常に頑丈な試験フレーム、ダイレクトドライブモーター、冷却オプションが付いた高精度温度コントロール、オートサンプラー、直感的なScarabaeus Control and Analysisソフトウェアを含み、品質管理または研究開発環境に理想的なプラットフォームです。

機能

  • 比類のないデータ精度、正確度、再現性
  • 高い安定性と信頼性のトルク測定に用いる頑丈な実績あるトルクトランスデューサー
  • 非常に頑丈な試験フレームで正確なコンプライアンスフリーのデータ
  • シンプルな無人操作のためにオートサンプラーを利用可能
  • 再現性のあるサンプル密封用の空気式ロックシリンダー
  • 強力で直観的なScarabaeus Softwareが多言語で利用でき、他の製造業者の装置にも対応
  • ユーザー較正およびユーザー交換可能シール
周波数 固定:1.67 Hz (100 cpm)
振幅 ±0.1°, 0.2°, 0.5°, 1.0°, 3.0°, 5.0° arc
ひずみ ±1.4%, 2.8 %, 7 %, 14 %, 42 %, 70 %
トルク範囲 0.001~20 Nm
温度 室温~230 ℃

18 °C ~ 230 °C (強化冷却オプション)

最大昇温速度 80°C/分 (1.33°C/秒)
ダイタイプ 密閉双円錐、0.48 mm間隔
サンプル量 4.5 cm3
プラテン密閉圧力 固定:4.5 bar
試験モード 等温および温度ランプ加硫計
サンプル圧力のオプション 0 ~ 8,300 kPa
測定データ トルク、温度、周波数、振幅、サンプル圧 (オプション)
計算データ 450以上のプロセスパラメーターには、ts1、TC10、TC50、TC90、S’min、S’max、スコーチ時間、

硬化速度、粘弾性 ((G’、G”、G*、S’、S”、S*、tan δ、η’、η”、η*) が含まれます。

適合規格 ASTM D5289, ISO 6502, 13145; DIN 53529

TAインスツルメントは粘度および粘弾性を測定する分析装置で世界をリードしています。新しいゴム試験装置は非常に高品質のトルク、高度、周波数、温度、圧力の測定と制御を提供するように設計され、製造の前段階でゴム製品試験の新しい基準を設定します。

  • Rigid Testing Platform
  • Direct Drive Motor
  • Advanced Data Processing
  • High Stiffness Torque Transducer
  • Cooling Options
  • Dies & Rotors
  • High Pressure Pneumatic System
  • Die Surfaces
  • Torque Calibration

RPA_Direct_Drive_Motor剛性試験プラットフォーム

RPAelite は装置のコンプライアンスが試験データに及ぼす影響を排除する超剛性フレームとクロスヘッドで構築されています。装置のコンプライアンス、または装置の変形は、弾性率とトルク、不規則なひずみとトルク波形シグナル、他のエラーなど、測定特性の誤った低い値を生み出します。

RPAのH形ロードフレーム中の大直径スチールロッドと厚いクロスヘッドブレースelite はモーターがサンプルを変形させている間に装置のたわみに抵抗する比類のない頑丈性を提供します。この特殊設計によって、高充填、完全高質化ゴムの場合でも、変形の各サイクルで指示したひずみを達成できます。また、非コンプライアンスシステムによって、すべての条件下で、真の正弦波のひずみプロファイルが可能になります。このことは、変形の連続的フーリエ変換解析と、Scarabaeus Softwareで利用可能な測定されたトルク信号によって確認できます。優れた設計によって、スムーズな移動、適切なアライメント、垂直負荷の高精度なアプリケーションを保証します。



RPA_Direct_Drive_Motorダイレクトドライブモーター

強力なダイレクトドライブモーターがRPAにおける正確な変形を提供しますelite. 高品質のレオロジーまたは動的測定は一定の速度、ステップ、または周期的変形の高精度な適用に依存しています。ダイレクトドライブシステムでは、クラッチまたはベルト駆動構成で見られる開始遅延、コンプライアンス、変換損失は取り除かれます。RPAの優れたモーター設計elite によって、非常に正確で再現性の高い変形がサンプルに常に適用されることを保証します。

RPAelite は連続的に変化する周波数と振幅の最高の組み合わせをゴムのレオメータすべてに適用します。これにより、次のような重要な材料情報が提供されます。

  • 高充填ゴムの低ひずみ線形粘弾性反応
  • 苛酷な処理における挙動と高ひずみを特徴とする使用条件
  • 低周波数で表れる熱材料挙動
  • 高周波数で測定される高速変形への反応

高度なデータ処理

ゴム試験に共通の複雑な変形と応力ひずみ反応には、非常に高度なデータ処理技術が必要です。RPAelite は最先端の20ビットエンコーダーと高度データサンプリング技術を利用して、振動の各サイクルで90のデータポイントを使用する高速フーリエ変換 (FFT) 分析に基づく計算を実行します。

RPAelite はトルクと変位の非線形性を測定し、報告します。適用された変位または測定トルクにおける非線形性を示す高い高調波は、各データポイントについて報告され、試験状態が適切でない場合、操作者にシンプルなインジケーターで警告し、この情報をその後のデータ確認のために保存します。



高剛性トルクトランスデューサー

RPAelite プロプライエタリな広範囲の超剛性トルクトランスデューサーから恩恵を受けます。この頑丈な非コンプライアンス装置は非常に幅広いトルクを正確かつ高精度に測定します。これにより、測定されるトルク、弾性率、粘度の正確度と精度を大幅に改善します。

冷却オプション

RPAelite はStandard Cooling SystemまたはEnhanced Subambient Cooling Systemに対応します。Standard Cooling Systemは周囲の空気を使用して、室温条件以上まで温度を変化させ、室温付近の温度安定性を改善します。

Enhanced Subambient Cooling Systemは圧縮空気を使用して試験環境を冷却することで、18 °Cもの低温でゴムの特性評価を可能にし、非等温実験間の冷却時間を大幅に短縮する装置です。システムに可動部品はなく、非常に信頼性が高く、簡単に操作できます。



ダイとローター

RPA Elite

ゴム試験に共通の複雑な変形と応力ひずみ反応には、非常に高度なデータ処理技術が必要です。RPAelite は最先端の20ビットエンコーダーと高度データサンプリング技術を利用して、振動の各サイクルで90のデータポイントを使用する高速フーリエ変換 (FFT) 分析に基づく計算を実行します。

RPAelite はトルクと変位の非線形性を測定し、報告します。適用された変位または測定トルクにおける非線形性を示す高い高調波は、各データポイントについて報告され、試験状態が適切でない場合、操作者にシンプルなインジケーターで警告し、この情報をその後のデータ確認のために保存します。

高圧空気システム

RPAelite は高圧空気システムを使用して、サンプルを再現性のある方法で適切に密封します。高容量空気システムは最大8 barの公称圧力をギャップクロージャーに適用します。適切なアライメントと機械ベアリングの使用によって、ロードフレームを損なうことなく、システムからサンプルへ効率的に荷重を伝達できます。実際の密封圧力は直接測定され、記録されます。高圧自動サンプル封入によって、操作者に依存する必要を無くし、試験検体をしっかり閉じ込めます。このシール処理は、硬化により体積が増加または減少する材料、および、炭素充填フルオロエラストマーなど高充填材料で特に重要です。

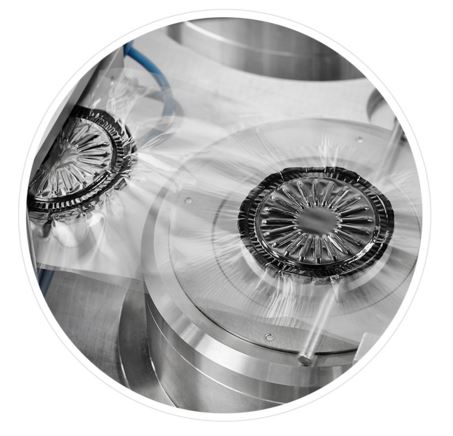

ダイ表面

RPA Elite

RPAelite ダイ表面は最適な放射状セレーションの配置を特徴とし、非常に高いひずみ値でも一定のサンプル接触を保証します。ポリエステルまたはポリアミドのフィルムは、サンプルの放出を促進し、実験間のダイの清掃を不要にするために使用することができます。

RPA Eliteトルク較正

認定されたトルク較正装置でトルク較正が簡単に実施できます。この機能によって、試験装置を直接較正し、データの信頼性と稼働時間を高めることができ、さらに、較正に関するサービスエンジニアへの依存性が低下します。

非常に幅広い試験の組み合わせと試験条件が利用可能です。無人操作のためにオートサンプラーを利用できます。

レオメータ機能の概要

レオメーターの自動化

  • Rheometer Automation System
  • Suction Transfer System
  • Film Transfer System

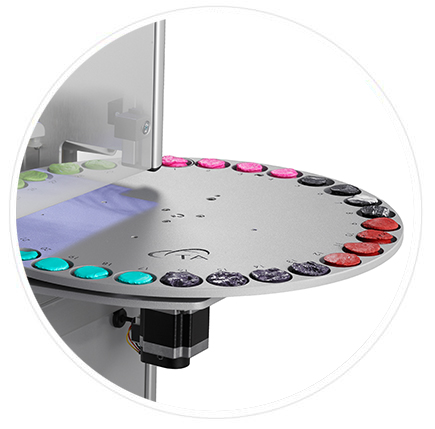

レオメーター自動化システム

RPA Elite

TAインスツルメントのローターレス加硫計とレオメータは非常に信頼性の高いゴム自動化システムに適合します。このカローセルをベースとしたオートサンプラーによって、ゴムサンプルの無人試験が可能になります。Scarabaeus Software自動分析、統計、管理図生成と組み合わせることで、自動レオメータは製造制御プロセスにおける非常に重要な部分になります。この改善されたデータスループットは研究または製品開発環境における複数の特性をスクリーニングする上でも役立ちます。

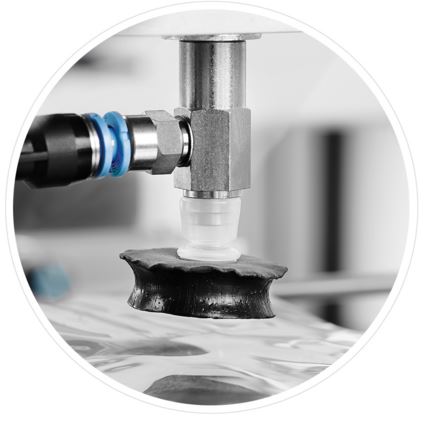

吸引搬送システム

RPA Elite

サンプルは吸引搬送システムを使用して、オートサンプラートレイから試験位置へ搬送します。このシステムは理想的でないサンプルジオメトリへの耐性が高く、多くのソースからの未加硫ゴムを使用できます。サンプルはカローセルにロードされ、別の試験が進行しているときに、別の検体を追加でき、生産性が向上します。

フィルム搬送システム

RPA Elite

自動フィルム搬送システムは過去に試験した検体を除去し、次の実験に備えるため、フィルムロールを進めます。内蔵センサーはロールの最後に操作者にアラートを発し、適時にロールが交換されるようにします。
