動態力學分析(DMA)



DMA模式增添了固體和軟固體材料測試的新維度。現在除了最靈敏、最準確的旋轉剪下測量外,發現混合流變儀也能夠提供準確的線性動態力學分析(DMA)資料。新的DMA功能與ETC加熱爐相容,可用於測試:薄膜拉伸、三點彎曲、懸臂和壓縮。通過提供彈性模量或楊氏模量(E)的直接測量,新的軸向DMA功能補充了固體扭力測試。新的DMA模式非常適用於確定材料轉變溫度,可在儀器的整個溫度範圍內進行可靠的測量。這種獨特的功能是通過DHR的主動力平衡感應器(FRT)和已獲專利的磁鍼方位實現的。該技術可實現軸向振幅控制的振盪變形,這是採用空氣軸承或被動法向力測量的儀器無法實現的功能。

軸向 DMA 功能是透過 DHR 的主動力再平衡感測器 (FRT) 和能夠在軸向進行振幅受控的振盪變形之專利磁軸承技術實現的。在 DMA 測量期間,可直接控制主動軸承的位置,以便對試樣施加振盪線性變形。採用空氣軸承和被動法向力測量的同類儀器由於設計限制,無法進行這種測量。

由於夾具採用 Smart SwapTM 可以在幾秒鐘內完成安裝,因此可以在旋轉測試和線性測試之間輕鬆切換。DMA 功能與 ETC 加熱爐和相對溼度配件相容,可用於測試:薄膜拉伸、三點彎曲、單懸臂和雙懸臂,以及壓縮。DMA 模式由所有均可用的 FRT 技術所支援,不需要安裝外部元件,因此始終可以快速輕鬆地獲得準確的資料!

規格

最小振盪力 0.003N
最大軸向力 50N
位移解析度 20nm
軸向頻率範圍 6×10-5 rad/s to 100 rad/s
(10-5 Hz to 16 Hz)



功能和效益

  • 力再平衡感測器馬達控制
  • 實現快速安裝的 Smart SwapTM 技術
  • 所有 DHR 機型均可用
  • 用於以下軸向測試的各種夾具:

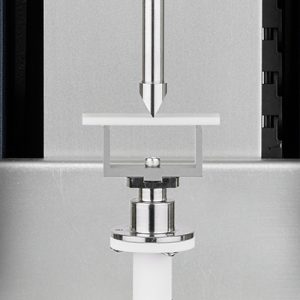

– 3 點彎曲

– 薄膜/纖維拉伸

– 單懸臂和雙懸臂 (夾緊彎曲)

– 平行板壓縮

  • 軸向力控制可追蹤材料的剛度並自動調整靜態負載
  • 環境測試室 (ETC) 的最高溫度控制高達 600°C
  • 液態氮冷卻至 -160°C
  • 機械製冷系統提供最低 -85°C 的免液態氮冷卻
  • 選用 ETC 攝影機,實現試樣視覺化

DMA 應用


PET 薄膜 - 拉伸

薄膜的軸向 DMA 測試要求將軸向力保持在振盪力之上,確保試樣在整個測試過程中保持拉伸。此功能在圖中突顯,顯示在 -100°C 至 250°C 的溫度範圍內使用拉伸夾具測試 50μm 厚 PET 薄膜的溫度上升。觀察到三個主要的轉變:-80°C 時的 β 玻璃轉變、大約 111°C 時的 α 玻璃轉變和 236°C 時的熔化。資料顯示了一種半晶體結構,可發生兩種無定形鬆弛並且DHR在此類測試中具備力追蹤能力。

ABS 桿 - 懸臂

dma

上圖顯示丙烯腈-丁二烯-苯乙烯 (ABS) 試樣在單一懸臂中在 -100°C 至 140°C 的範圍內溫度上升期間 DMA 模式的效能。明顯有兩個主要轉變,分別對應於苯乙烯 (-82°C) 與丁二烯 (115°C) 成分的個別玻璃轉變,表示這兩種單體不相容。
